Фланцы- соединительные части труб, резервуаров, валов и т.д. Как правило, фланцы представляют собой плоское стальное кольцо или диск, в котором имеются отверстия под болты или шпильки.

Фланцевые соединения обеспечивают герметичность и прочность конструкций, а также простоту изготовления, разборки и сборки. Фланцы применяются для соединения изделий арматуры с трубопроводами, соединения отдельных участков трубопроводов между собой и для присоединения трубопроводов к различному оборудованию.

Группа компаний «МЕТАРОССА» поставляет фланцы по указанным стандартам и чертежам заказчика.
Кроме того, фланцы могут быть поставлены в виде КМЧ(КОФ) - комплекта ответных фланцев, состоящего из 2 фланцев, прокладок и крепежа.
Вся поставляемая продукция сертифицирована и соответствует самым высоким стандартам качества.

Соединения сборочные для технологических трубопроводов высокого давления >100 атм

Крепежные детали для фланцевых соединений и материалы для них следует выбирать в зависимости от рабочих условий и марки стали фланца согласно ОСТ 26-2043.
Для соединения фланцев при температуре выше 300 град. C и ниже минус 40 град. C независимо от давления следует применять шпильки.
При изготовлении шпилек, болтов и гаек твердость шпилек или болтов должна быть выше твердости гаек не менее чем на 10 - 15 HB.
Материалы, применяемые для изготовления крепежных изделий, а также крепежные детали, поступающие на склад, должны иметь сертификат предприятия - изготовителя. При отсутствии сертификата на материал предприятие - изготовитель крепежных изделий должно провести аттестацию материалов по результатам определения их физико - механических характеристик (в том числе химического состава) по существующим стандартам или техническим условиям и составить сертификат.
Не допускается изготовлять крепежные детали из кипящей, полуспокойной, бессемеровской и автоматной сталей.

Материал заготовок или готовые крепежные изделия из качественных углеродистых, а также теплоустойчивых и жаропрочных легированных сталей должны быть термообработаны.
Для крепежных деталей, применяемых при давлении до 1,6 МПа (16 кгс/кв. см) и рабочей температуре до 200 град. C, а также крепежных деталей из углеродистой стали с резьбой диаметром до 48 мм термообработка не обязательна.
В случае применения крепежных деталей из сталей аустенитного класса при рабочей температуре среды свыше 500 град. C изготовлять резьбу методом накатки не допускается.
Материалы крепежных деталей должны выбираться с коэффициентом линейного расширения, близким по значению к коэффициенту линейного расширения материала фланца. Разница в значениях коэффициентов линейного расширения материалов не должна превышать 10%.
Допускается применять материалы крепежных деталей и фланцев с коэффициентами линейного расширения, значения которых различаются более чем на 10%, в случаях, обоснованных расчетом на прочность или экспериментальными исследованиями, а также для фланцевых соединений при рабочей температуре среды не более 100 град. C.

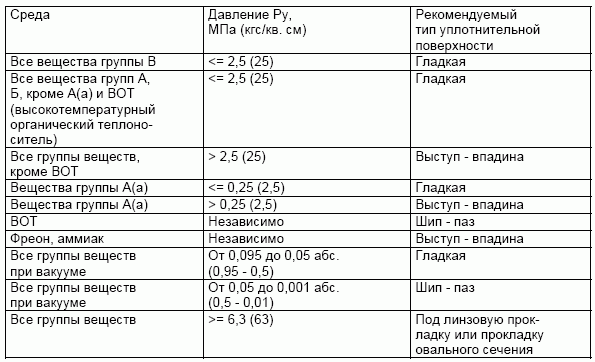

Группы уплотнительных поверхностей для технологических трубопроводов < 100 атм

Соединения сборочные для технологических трубопроводов высокого давления < 100 атм

Для разъемных соединений должны применяться фланцы резьбовые и фланцы, приваренные встык.
В качестве уплотнительных элементов фланцевых соединений должны применяться металлические прокладки - линзы плоские, восьмиугольного, овального и других сечений.
Резьба на деталях трубопроводов, фланцах резьбовых, муфтах и крепежных изделиях должна выполняться по ГОСТ 9150, ГОСТ 24705. Форма впадин наружных резьб должна быть закругленной. Допуски на резьбу - 6H, 6g по ГОСТ 16093. Качество резьбы должно обеспечивать свободное прохождение резьбового калибра.
В случае изготовления крепежных деталей холодным деформированием они должны подвергаться термической обработке - отпуску. Накатка резьбы на шпильках из аустенитной стали для эксплуатации при температуре более 500 град. C не допускается.

Соединения сборочные и крепеж для трубопроводов пара и горячей воды высокого и низкого давления

Пределы применения сталей различных марок для крепежа, НД на крепеж, виды обязательных испытаний контроля должны соответствовать табл. 6 приложения 5.
Материалы крепежных деталей должны выбираться с коэффициентом линейного расширения, близким к аналогичному коэффициенту материала фланцев, причем разница в этих коэффициентах не должна превышать 10%. Применение сталей с различными коэффициентами линейного расширения (более 10%) допускается в случаях, обоснованных расчетом на прочность или экспериментальными исследованиями, а также в тех случаях, когда расчетная температура крепежа не превышает 50 град. С.

Крепежные детали, изготовленные холодным деформированием, должны подвергаться термической обработке - отпуску (за исключением деталей из углеродистой стали, работающих при температурах до 200 град. С).
Накатка резьбы не требует последующей термической обработки.

Основные нормативные документы

ГОСТ 12815-80 Фланцы арматуры, соединительных, частей и трубопроводов(ред.1996 с попр. 1998)
ГОСТ 12816-80 Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (ред.1996)
ГОСТ 12817-80 Фланцы литые из серого чугуна на Рy от 0,1 до 1,6 МПа (ред.1996)
ГОСТ 12818-80 Фланцы литые из ковкого чугуна на Рy от 1,6 до 4,0 МПа (ред.1996)
ГОСТ 12819-80 Фланцы литые стальные на Рy от 1,6 до 20,0 МПа (ред.1996)
ГОСТ 12820-80 Фланцы стальные плоские приварные на Рy от 0,1 до 2,5 МПа (ред.1996)
ГОСТ 12821-80 Фланцы стальные приварные встык на Py от 0,1 до 20,0 МПа (ред.1996)
ГОСТ 22512-77 Фланцы с шипом или пазом. Стальные на Ру до 6,4 МПа (64 кгс/см?) и Dy до 300 мм. Присоединительные размеры
ГОСТ 12822-80 Фланцы свободные на приварном кольце
ГОСТ 25660-83 Изолирующие для подводных трубопроводов
ГОСТ 28759.3-90 Сосудов и аппаратов стальные приварные встык
ГОСТ 28759.4-90** Сосудов и аппаратов приварные встык под прокладку
ГОСТ 9399-81 Фланцы резьбовые
ГОСТ 28919-91 Устьевые
EN 1092-1:2002 (DIN)**
ASME B16.5
ASME B16.47
ГОСТ 7798-70 Болты с шестигранной головкой
ГОСТ 9064-75 Болты с шестигранной головкой
ГОСТ 10495-80 Гайки шестигранные для фланцевых соединений
ГОСТ 5915-70 Гайки шестигранные
ОСТ 26-2041-96 Гайки для фланцевых соединений
ОСТ 26-2038-96 Гайки шестигранные для фланцевых соединений
ГОСТ 9065-75 Шайбы для фланцевых соединений
ОСТ 26-2042-96 Шайбы для фланцевых соединений
ГОСТ 9066-75 Шпильки для фланцевых соединений
ГОСТ 10494-80 Шпильки для фланцевых соединений с линзовым уплотнением
ОСТ 26-2040-96 Шпильки для фланцевых соединений
ОСТ 26-2039-96 Шпильки с ввинчиваемым концом для фланцевых соединений

Условные графические обозначения сборочных соединений на схемах и чертежах по ГОСТ 2.784-96
