Герметичные задвижки

Один из самых главных вопросов, возникающих при работе трубопровода — это герметичность. Этот параметр учитывают при ремонте трубы и при выборе запорно-регулирующей арматуры для трубопровода. Задвижки, клапаны, перекрывающие вентили и шаровые краны — все эти изделия производятся во множестве вариаций. Они отличаются по конструкции, размерам и назначению. Эти различия продиктованы особенностями перекачиваемой среды и условиями, в которых она подаётся.

Запорно-регулирующая арматура

В магистральных и технологических трубопроводах используется несколько видов задвижек:

• Клиновые;
• Шаровые;
• Шиберные;
• Под электропривод;

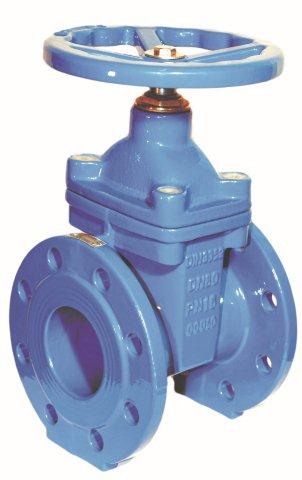

Клиновые задвижки представляют собой один из самых простых типов запорной арматуры. В качестве запирающего элемента выступает обрезиненный клин. Клин полностью перекрывает поток рабочей среды. Запорные элементы такого типа могут работать только в двух режимах: «открыто» и «закрыто». Поэтому они подходят для установки только в такие системы, в которых не предусмотрена регулировка силы движения потока.

Шаровые задвижки — это по сути то же самое с одним только отличием: в качестве запирающего элемента здесь используется металлическая деталь в форме шара со сквозным отверстием. В положении «открыто» поток движется через это отверстие и распространяется по всей трубе. В положении «закрыто» шар повёрнут на 90? и поток полностью перекрыт.

Задвижки под электропривод приводятся в действие электрическим импульсом. Это делает возможным применять их для автоматического перекрытия среды в определённое время или по завершении очередного технологического этапа на производстве. Это также даёт возможность дистанционного управления потоком в трубе.

Все эти три вида задвижек отличаются высокой герметичностью и надёжно перекрывают жидкие и газообразные среды — в том числе:

• Питьевую воду;
• Морскую воду;
• Воздух;
• Гликольные смеси;
• Масла;
• Нефтепродукты.

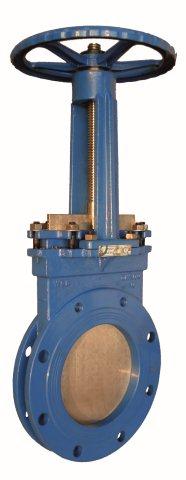

Отдельный вид запорной арматуры представляют собой шиберные задвижки. В качестве запирающих элементов здесь используется острый металлический клин, или шибер. Ещё одно назначение шибера — это разрезать механические включения, проходящие через тело задвижки. Запорная арматура такого типа используется в системах, где высокая герметичность не является принципиальным требованием: канализационные системы и установки отвода сточных вод.

Все четыре вида запорно-регулирующей арматуры широко используются в хозяйственных и промышленных трубопроводных системах для перекачки широкого спектра жидкостей и газов.
