Краны имеют малые габаритные размеры, малое гидравлическое сопротивление и простой цикл управления - поворот пробки.
Краны по типу затвора подразделяются на пробковые и шаровые, по методу герметизации от внешней среды - на натяжные и сальниковые, а по методу
присоединения к трубопроводу - на муфтовые и фланцевые.
Кран шаровый - вид трубопроводной арматуры, в котором затвор имеет форму шара, поворачивается вокруг своей оси, перпендикулярно расположенной по
отношению к направлению потока рабочей среды.
Конструкция

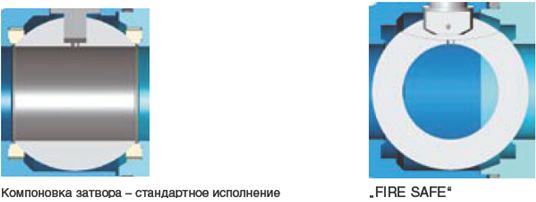

- Компоновка затвора - специальное исполнение, предоставляющее возможность стравливания давления из промежуточного пространства:
Представляет собой исполнение для рабочих сред типа нефти, соляра, бензина и подобных, которые, если они находятся в закрытом пространстве
(в шаровых кранах пространство между внутренней ча-стью корпуса и шаром), могут расширяться вследствие высокой наружной температуры или высокой
температуры трубопровода. Если бы шаровый кран не был оснащен защитой против повышения давле-ния, то возможное абнормальное повышение давления
в этом пространстве может оказать негативное влияние на его функциональную работоспособность.
- Защита против повышения давления может быть осуществлена следующим образом:
1) Специальное исполнение седла с мягким уплотнением
Конструктивное решение предоставляет возможность стравливания давления из промежуточного пространства.
Однако его нельзя применить в качестве концевой арматуры (стравливание давления, а за счет этого и
рабочей среды бы осуществлялось в свободное пространство).
2) Использование принципа "плавающий шарик + плавающие седла"
Седла прижимаются к шарику пружинами. Шаровый кран остается уплотняющим в обоих направ-лениях.
3) За счет просверливания отверстия в шарике со стороны входа (рис. 1)
Шаровый кран становится уплотняющим только в одном направлении.
4) Перепускной вентиль (рис. 2 и 3)
Представляет собой дополнительный перепускной вентиль, установленный в корпусе шарового крана. Стравливание давления во внешнее окружающее
пространство - в данном случае желательно решить организованное отведение освобожденной рабочей среды из промежуточного пространства.
