Тройники сварные ОСТ 34 10.762(4)-97

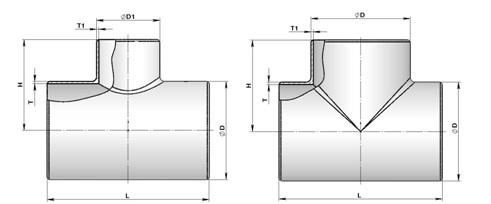

Сварные равнопроходные (переходные) тройники из углеродистой и низколегированной стали для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил», утвержденным Госгортехнадзором РФ.

Допускается применение сварных равнопроходных (переходных) тройников для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.

Допускается применение сварных равнопроходных (переходных) тройников на Ру до 2,5 МПа при Т до 200ºС и Ру до 2,2 МПа при Т до 425ºС.

Пример условного обозначения сварного равнопроходного (переходного) тройника диаметром 530 мм и толщиной стенки корпуса 12 мм и штуцера 10 мм на условное давление Ру = 2,5 МПа:
Тройник ТС 530х12/10-2,5 ОСТ 34-10-762-97

Пример условного обозначения штуцера (может поставляться отдельно) с наружным диаметром 530 мм и толщиной стенки 10 мм для трубопровода с условным проходом 500 мм:
Штуцер 530х10-500 ОСТ 34-10-762-97

Пример условного обозначения сварного переходного тройника диаметром корпуса 820 мм с толщиной стенки 14 мм и с диаметром штуцера 219 мм с толщиной стенки 7 мм на Ру = 2,5 МПа:
Тройник ТС 820х14-219х7-2,5 ОСТ 34-10-764-97

Пример условного обозначения штуцера (может поставляться отдельно) с наружным диаметром 219 мм с толщиной стенки 7 мм для трубопровода с условным проходом 800 мм:
Штуцер 219х7-800 ОСТ 34-10-764-97
