Согласно ГОСТ Р 52720-2007 Pipeline valves. Terms and definitions Арматура трубопроводная промышленная определяется, как техническое устройство, устанавливаемое на трубопроводах и емкостях, предназначенное для управления (перекрытия, регулирования, распределения, смешивания, фазоразделения) потоком рабочей среды (жидких, газообразных, газожидкостных, порошкообразных, суспензий и т.п.) путем изменения площади проходного сечения.

Основное деление трубопроводной арматуры осуществляется на:

арматуру общепромышленного назначения (промышленная арматура; Нрк. арматура общего назначения) - это арматура, имеющая многоотраслевое применение, к которой не предъявляют какие-либо специальные требования конкретного заказчика.

арматуру специального назначения (специальная арматура) - арматура, которую разрабатывают и изготовляют с учетом специальных требований заказчика применительно к конкретным условиям эксплуатации.

Более подробную информацию о классификации арматуры, основных понятиях и вида, типах, разновидностях трубопроводной арматуры, основные элементы и детали и узлы арматуры, вы можете получить из ГОСТ Р 52720-2007.
При выборе арматуры необходимо учитывать ряд основных её параметров, а именно:

номинальное давление (Нрк. условное давление), кгс/см: Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С);

номинальный диаметр (Нрк. диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход): Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры;

Важное примечание: Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.

рабочее давление: Наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре. Другое определение данного определения дается в ГОСТ 12.2.085-2002, статья 3.2.1 (наибольшее избыточное давление, возникающее при нормальном протекании рабочего процесса, без учета гидростатического давления среды и допустимого кратковременного повышения давления во время действия предохранительного клапана);

максимальное избыточное давление при нормальных условиях эксплуатации - это максимальное избыточное давление в оборудовании и трубопроводах при нормальных условиях эксплуатации, определяемое с учетом гидравлического сопротивления и гидростатического давления;

нормальное протекание рабочего процесса - условия (давление, температуру), при сочетании которых обеспечивается безопасная работа;

расчетное давление - это избыточное давление, на которое производится расчет прочности сосуда (ГОСТ 12.2.085-2002, статья 3.2.2)

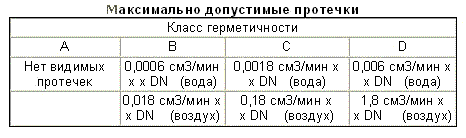

Одним из основных параметров трубопроводной арматуры является её класс герметичности в затворе. В России соответствии с ГОСТ 9544-93 приняты следующие классы герметичности арматуры в соответствии с уровнем протечки при испытании арматуры в соответствующих условиях:

Примечания:

1. Класс герметичности для запорной арматуры указывают в технических условиях на конкретный вид арматуры.

2. Значения протечек соответствуют случаю истечения в атмосферу.

3. При определении протечек номинальный диаметр принимать в миллиметрах.

7. Испытательную среду выбирают в зависимости от назначения арматуры, и она должна соответствовать: вода-ГОСТ 2874, воздух кл. 0 ГОСТ 17433. Температура испытательной среды -от 5 до 40°С.

8. Погрешность измерений протечек не должна превышать:
±0,01 см3/мин-для протечек ? 0,1 см3/мин;
±5% -для протечек >0,1 см3/мин.

Нормы герметичности иностранной арматуры регламентируются стандартами
EN 12266, ISO 5208-93 , API 598, API 6D, ANSI / FCI 70.2

ГОСТ 24856-81 Арматура трубопроводная промышленная

ГОСТ 12.2.063-81 Арматура промышленная трубопроводная. Общие требования безопасности

ГОСТ 4666-75 Арматура трубопроводная. Маркировка и отличительная окраска

ГОСТ 26304-84 Арматура промышленная трубопроводная для экспорта. Общие технические условия

ГОСТ 4.114-84 Арматура промышленная трубопроводная. Номенклатура основных показателей

ГОСТ 9544-93 Арматура трубопроводная запорная. Нормы герметичности затворов

ГОСТ 22413-89 Арматура трубопроводная с эл.магнитным приводом

ГОСТ 24990-81 Арматура трубопроводная с защитным покрытием. Основные параметры

ГОСТ 28338-89 Соединения трубопроводов и арматура. Проходы условные (размеры номинальные)

ГОСТ 2.785-70. Обозначения условные графические. Арматура трубопроводная


Применение арматуры для систем технологических трубопроводов Ру до 100 атм.

Дополнительные требования по Применению арматуры для трубопроводов высокого давления свыше Ру 100 атм.

Условные обозначения трубопроводной арматуры
