1. общепромышленные затворы поворотные

  Краткие технические параметры на поворотные затворы

Диаметр, Dy	32 – 200 мм 250 – 600 мм
Температура, tC	от - 10 до + 200
Давление, (Р)	Dy 32 – 200 мм – 1,6 МПа Dy 250 – 600 мм – 1,0 МПа *
Среда	Вода, водяной пар, для углеводородов, масло, воздух с содержанием масел
Исполнение	сквозные отверстия резьбовые отверстия - под заказ
Возможности управления	- ручной рычаг - ручной редуктор - электропривод - пневмопривод (простого и двойного действия)
Применение	Общего назначения, для воды, отопления и т.п. Для углеводородов, масла, воздуха с содержа-нием масел и т.п.

* для затворов с ручным рычагом макс. 0,6 МПа
При температуре +120 °С максимальное давление понижается:
из 16 бар на 14,4 бар
из 10 бар на 9 бар

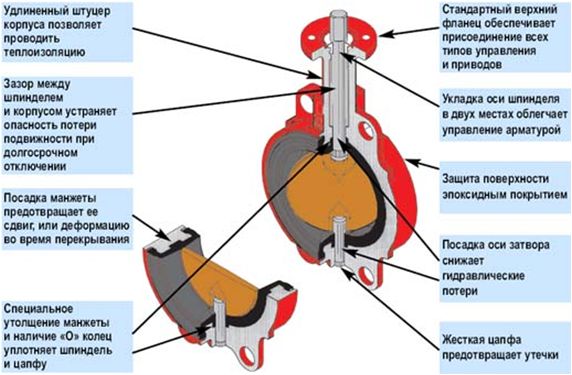

  Конструкция затвора поворотного

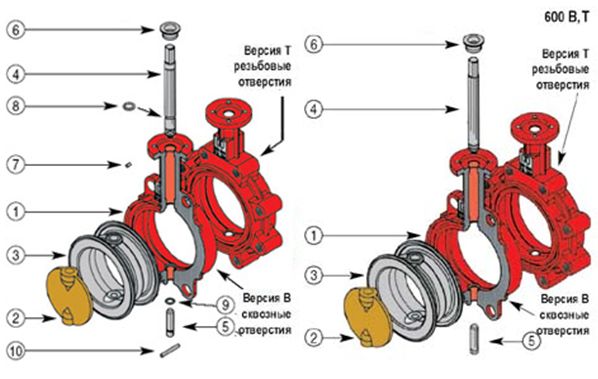

  Применяемые материалы

Вариант 1

	Наименование	Материал
1	Корпус	серый чугун GG25 с эпоксидным покрытием
2	Диск	латунь, алюминиевая бронза, нерж.сталь AISI 316L чугун GG25 с эпоксидным покрытием
3	Манжета	EPDM, NBR, другие материалы
4	Шпиндель	нержавеющая сталь, 13% Cr
5	Цапфа	нержавеющая сталь, 13% Cr
6	Втулка	полиацетат Delrin
7	Фиксатор шпинделя	нержавеющая сталь
8	«О» кольцо цапфы	NBR
9	«О» кольцо шпинделя	NBR
10	Штифт	Оцинкованная сталь

Вариант 2

	Наименование	Материал
1	Корпус	серый чугун GG25 с эпоксидным покрытием
2	Диск	латунь, алюминиевая бронза, нерж.сталь AISI 316L чугун GG25 с эпоксидным покрытием
3	Манжета	EPDM, NBR, другие материалы
4	Шпиндель	нержавеющая сталь, 13% Cr
5	Цапфа	нержавеющая сталь, 13% Cr
6	Втулка	полиацетат Delrin
7	Фиксатор шпинделя	нержавеющая сталь
8	«О» кольцо цапфы	NBR
9	«О» кольцо шпинделя	NBR
10	Штифт	Оцинкованная сталь

  Варианты конструкций поворотного затвора


Разборное исполнение Ду 32/40,250,300                     Неразборное исполнение Ду 50-200

  Крутящий момент для управления поворотным затвором (Н.м.)

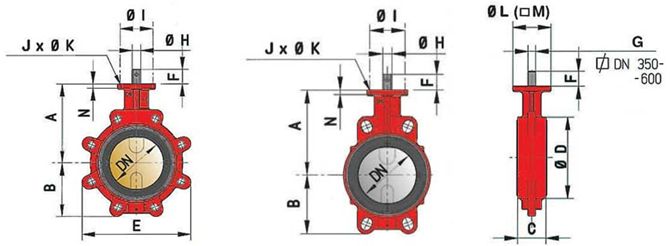

  Размеры конструкций поворотных затворов


Версия Т - резьбовые отверстия                     Версия В - сквозные отверстия

Dy,мм	mm	32	40	50	65	80	100	125	150	200	250	300
	inch	1"1/4	1"1/2	2"	2"1/2	3"	4"	5"	6"	8"	10"	12"
Размеры затворов	A	136	136	146	53,5	163	172,5	192,5	205	234	270	310
	B	54	54	60	66	88	98	112	128	166	202	237
	C	33	33	43	46	46	52	56	56	60	68	78
	D	78	78	96	113	128	150	184	212	268	320	378
	E	108	108	116	128	174	194	220	252	320	380	432
	F	25	25	25	25	25	25	25	25	25	29	29
Pазмеры и форма вала приведены на отдельном тех. листе
Размеры ISO фланца	J	4	4	4	4	4	4	4	4	4	4	4
	K	7	7	7	7	7	7	7	7	7	10,5	10,5
	I	50	50	50	50	50	50	50	50	70	102	102
	L	70	70	70	70	70	70	70	70	90	125	125
	M	-	-	-	-	-	-	-	-	75	105	105
	N	8	8	8	8	8	8	8	8	14	17	17
Масса, кг Версия B Версия T		2,1	2,1	2,8	3,1	3,8	4,6	6,8	8,8	14	26	35
		2,2	2,2	3,2	3,8	4,8	5,8	8	10,6	16	30	42
Фланец ISO		F05								F07	F10

Межфланцевые затворы можно по договору приспособить индивидуальным требованиям заказчика (например, другая покраска, другая форма и размеры оси и т.п.)

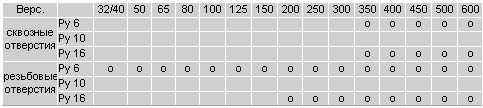

  Варианты исполнения корпуса для установки поворотных затворов




  Варианты возможного управления затворами

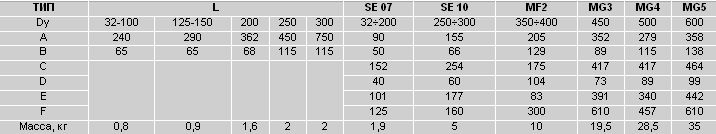

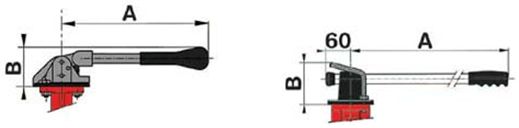

А) Ручное управление



Dy 32 - 200 Ручное управление                     Dy 250 - 300 Тип L (только до 6 бар)

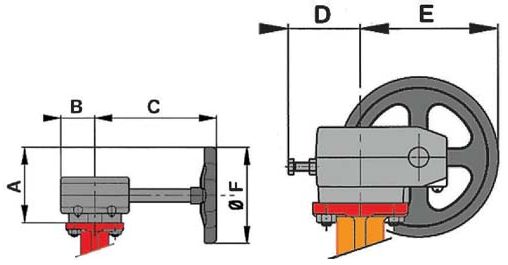

Б) Ручные редукторы (Dy 32 - 600)





С) Пневмоприводы (с ручным дублером и без него)

D) Электроприводы (с ручным дублером и без него)
